Ficha técnica

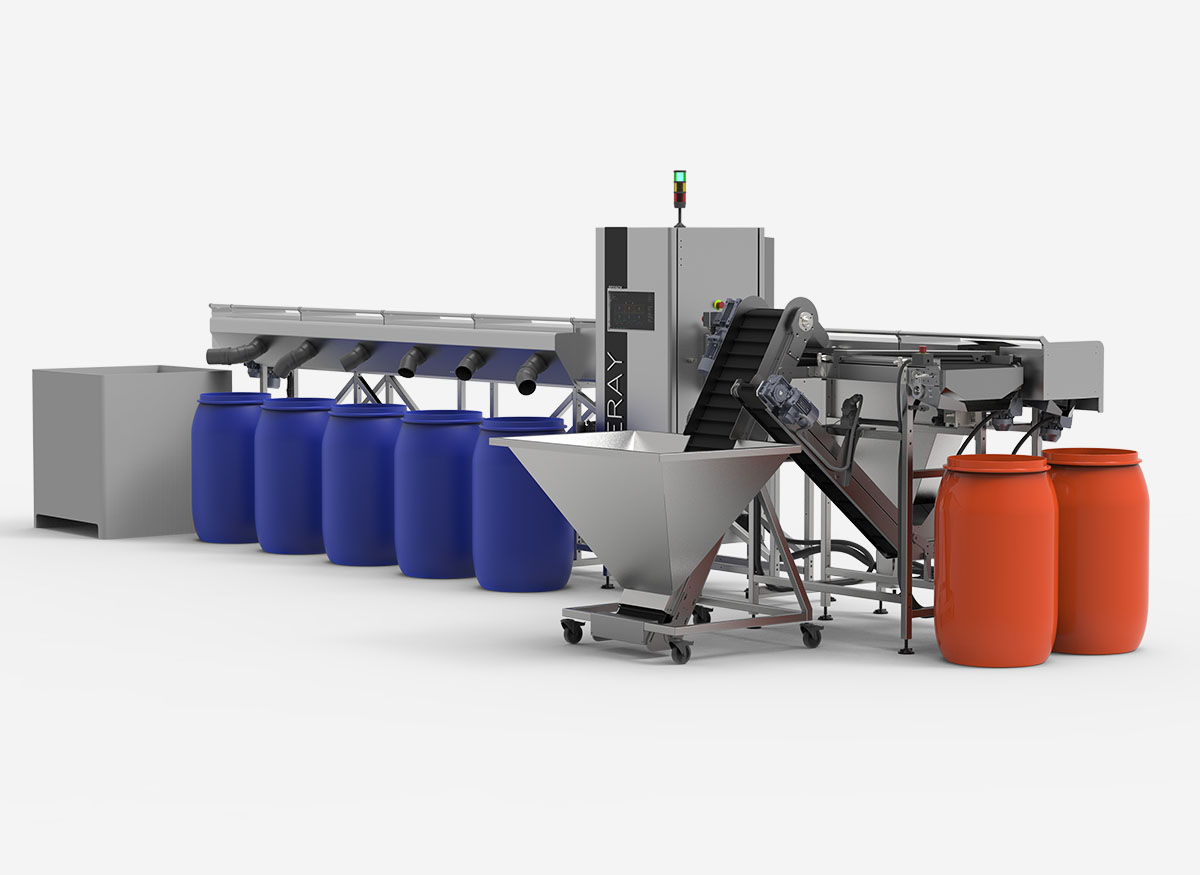

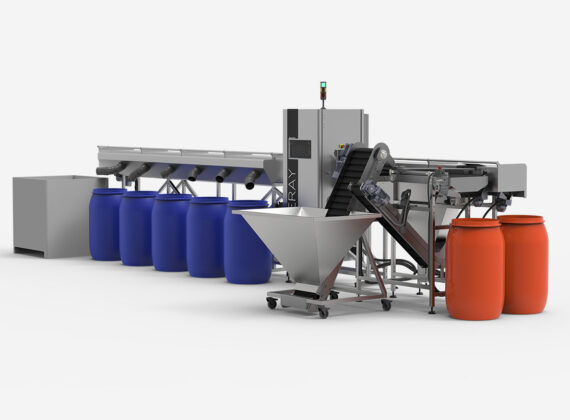

BATTERAY™ es un sistema automático de clasificación de baterías por rayos X diseñado para instalaciones de reciclaje que procesan flujos mixtos de baterías portátiles usadas. El sistema identifica la química de las baterías analizando su estructura interna, en lugar de depender de etiquetas, marcajes, colores o del estado exterior.
Este enfoque es especialmente importante cuando las baterías están corroídas, son falsificadas, están dañadas o carecen de marcas. BATTERAY™ ayuda a los recicladores a reducir los errores de clasificación, mejorar la pureza de las fracciones de salida y disminuir el riesgo de contaminación en los procesos posteriores de reciclaje.
BATTERAY™ proporciona una clasificación fiable de baterías por rayos X para procesos esenciales de reciclaje en los que se requiere una identificación precisa de la química y una pureza de clasificación estable.
La principal ventaja de BATTERAY™ es su capacidad para inspeccionar la estructura interna de cada batería mediante imágenes de rayos X. En lugar de depender de las etiquetas superficiales o de la apariencia visual, el sistema analiza características estructurales y materiales directamente relacionadas con la química de la batería.
Los algoritmos de aprendizaje automático ayudan al reconocimiento de las baterías y permiten a los operadores ampliar la base de datos cuando aparecen nuevas marcas, formatos o tipos de baterías en el flujo de reciclaje.
- Identifica la química de las baterías mediante el análisis de su estructura interna por rayos X
- Permite clasificar baterías sin marcar, corroídas y falsificadas
- Diseñado para la clasificación automatizada de baterías con control asistido por el operador
- Adaptable a la evolución de los flujos de reciclaje mediante una base de datos de software ampliable
Funciones del software
- Clasificación estándar mediante el mapa de clasificación de baterías predeterminado
- Clasificación de baterías añadidas por el cliente utilizando el mapa predeterminado junto con la base de datos del cliente
- Ampliación semiautomática de la base de datos para baterías no reconocidas previamente
- Programas de clasificación personalizados seleccionables para procesos de reciclaje específicos
Mapa de clasificación
| ZnC | Alk | NiCd / NiMH | NiCd | NiMH | Li-Primary | Li-SOCl₂ | Li-MnO₂ | Li-FeS₂ | Li-Ion | |
| AAAA (LR61) | + | + | ||||||||
| AAA (R03) | + | + | + | + | + | + | + | + | + | |
| AA (LR6) | + | + | + | + | + | + | + | + | + | + |
| C (LR14) | + | + | + | + | + | + | ||||
| D (LR20) | + | + | + | + | + | + | + | + | ||
| 6F22 (9V) | + | + | + | + | + | + | ||||
| A23 | + | |||||||||
| A27 | + | |||||||||
| CR2 | + | + | + | |||||||
| 16340 (CR123) | + | + | + | + | ||||||
| 14250 (1/2 AA) | + | + | + | |||||||
| 18650 | + | |||||||||
| 21700 | + |
Leer menos
Leer más
Grupos de baterías para clasificación:
- Zinc-Carbono (ZnC)
- Alcalinas (Alk)
- Níquel-Cadmio (NiCd)
- Níquel-Hidruro Metálico (NiMH)
- Grupo mixto NiCd / NiMH
- Ion-Litio (Li-Ion)
- Litio primario: Li-SOCl₂, Li-MnO₂, Li-FeS₂
Descripción general del proceso
Paso 1. Después de que el operador carga las baterías en la tolva, estas avanzan por el primer transportador, donde los pequeños residuos, el polvo, las piezas de baterías rotas y las baterías en miniatura se separan del flujo principal.
Paso 2. A continuación, las baterías pasan por la zona de inspección por rayos X, donde BATTERAY™ analiza su estructura interna.
Paso 3. El sistema de clasificación asistido por IA asigna cada batería al grupo químico correspondiente según el programa de clasificación seleccionado.
Paso 4. Los inyectores neumáticos dirigen cada batería identificada al contenedor de salida correspondiente. Las baterías que no pueden reconocerse se envían a un contenedor separado para una inspección adicional.
- Rendimiento de hasta 18.000 baterías por hora
- Pureza de clasificación de hasta el 99,5 % para baterías alcalinas y de zinc-carbono
- Más del 95 % de pureza de clasificación para otros grupos de baterías compatibles
- Clasificación en hasta 6 grupos químicos de baterías
Leer menos
Leer más
Características principales
Detección de baterías sin marcar
BATTERAY™ identifica las baterías por su estructura interna, lo que permite una clasificación fiable incluso cuando las etiquetas faltan, están dañadas o son engañosas.
Inspección de baterías por rayos X
Las imágenes de rayos X de baja dosis analizan la geometría interna y la composición de materiales de cada batería para determinar su química.
Rendimiento industrial de clasificación
La arquitectura automatizada de transportadores permite clasificar hasta 18.000 baterías por hora y procesar hasta 350 kg por hora.
Alta pureza de clasificación
La pureza de clasificación alcanza hasta el 99,5 % para baterías alcalinas y de zinc-carbono y supera el 95 % para otras químicas compatibles.
Clasificación en 6 grupos de baterías
Separa automáticamente los flujos mixtos de baterías en seis grupos químicos, incluidos Zinc-Carbono, Alcalinas, NiCd, NiMH, Li-Ion y Litio Primario.
Tecnología BATTERAY™ probada
Tecnología patentada de clasificación de baterías por rayos X desarrollada por LINEV Systems e implementada en instalaciones de reciclaje de varios continentes.
Vídeo
Datos técnicos
Fuente de rayos X
| Emisión de rayos X | Cumple con la norma: 1 μSv/h en cualquier punto a una distancia de 10 cm del dispositivo. El valor típico de nuestro sistema es inferior a 0,3 μSv/h |
| Protección contra rayos X | Protección completa del operador |
Carga
| Capacidad de la tolva de carga, hasta | 350 kg |
| Volumen de la tolva de carga | 250 L |
| Velocidad del transportador | 1,0 m/s |
| Productividad de fracciones puras | hasta 18.000 baterías/hora |
| Sistema neumático | 10 bar ±10%, ≥500 SLPM |
| Capacidad de procesamiento | hasta 350 kg/hora, dependiendo del material |
Dimensiones
| Dimensiones generales (máximas) | ||
|---|---|---|
| Longitud | 7960 mm | |
| Ancho | 2690 mm | |
| Altura | 2400 mm |
| Área de instalación | 15000 x 8000 mm |
|---|
| Peso (máximo) | 2400 kg |
|---|
Pureza
| Zinc-Carbono, Alcalinas | 99,5 % |
| Otros grupos | >95 % |
Fuente de rayos X
| Emisión de rayos X | Cumple con la norma: 0,1 mrem/h en cualquier punto a una distancia de 4 in del dispositivo. El valor típico de nuestro sistema es inferior a 0,03 mrem/h |
| Protección contra rayos X | Protección completa del operador |
Carga
| Capacidad de la tolva de carga, hasta | 772 lb |
| Volumen de la tolva de carga | 66 gal |
| Velocidad del transportador | 3,28 ft/s |
| Productividad de fracciones puras | hasta 18.000 baterías/hora |
| Sistema neumático | 145 psi ±10%, ≥17,7 SCFM |
| Capacidad de procesamiento | hasta 772 lb/hora, dependiendo del material |
Dimensiones
| Dimensiones generales (máximas) | ||
|---|---|---|
| Longitud | 26,1 ft | |
| Ancho | 8,8 ft | |
| Altura | 7,9 ft |
| Área de instalación | 49,2 x 26,2 ft |
|---|
| Peso (máximo) | 5291 lb |
|---|
Pureza
| Zinc-Carbono, Alcalinas | 99,5 % |
| Otros grupos | >95 % |
Reseñas y enlaces relacionados
Los flujos mixtos de baterías portátiles usadas son difíciles de clasificar de forma fiable cuando las etiquetas están dañadas, ausentes o son engañosas. La inspección manual y el reconocimiento basado en características superficiales pueden provocar errores de clasificación, contaminación cruzada y fracciones de salida de menor valor.
BATTERAY™ resuelve este problema mediante la inspección de baterías por rayos X para analizar la estructura interna de cada batería. En lugar de depender del color, la etiqueta o el estado exterior, el sistema identifica la química de la batería mediante características estructurales y materiales presentes en el interior de la celda.
Esta tecnología permite la clasificación automática de baterías en los principales grupos químicos, ayudando a las instalaciones de reciclaje a mejorar la pureza de clasificación, reducir la dependencia del trabajo manual y proteger los procesos posteriores de reciclaje frente a la contaminación.
Descubra cómo la tecnología de clasificación de baterías por rayos X ayuda a los recicladores a identificar las baterías usadas con mayor precisión y transformar los residuos mixtos de baterías en fracciones de materiales más limpias y de mayor valor.
